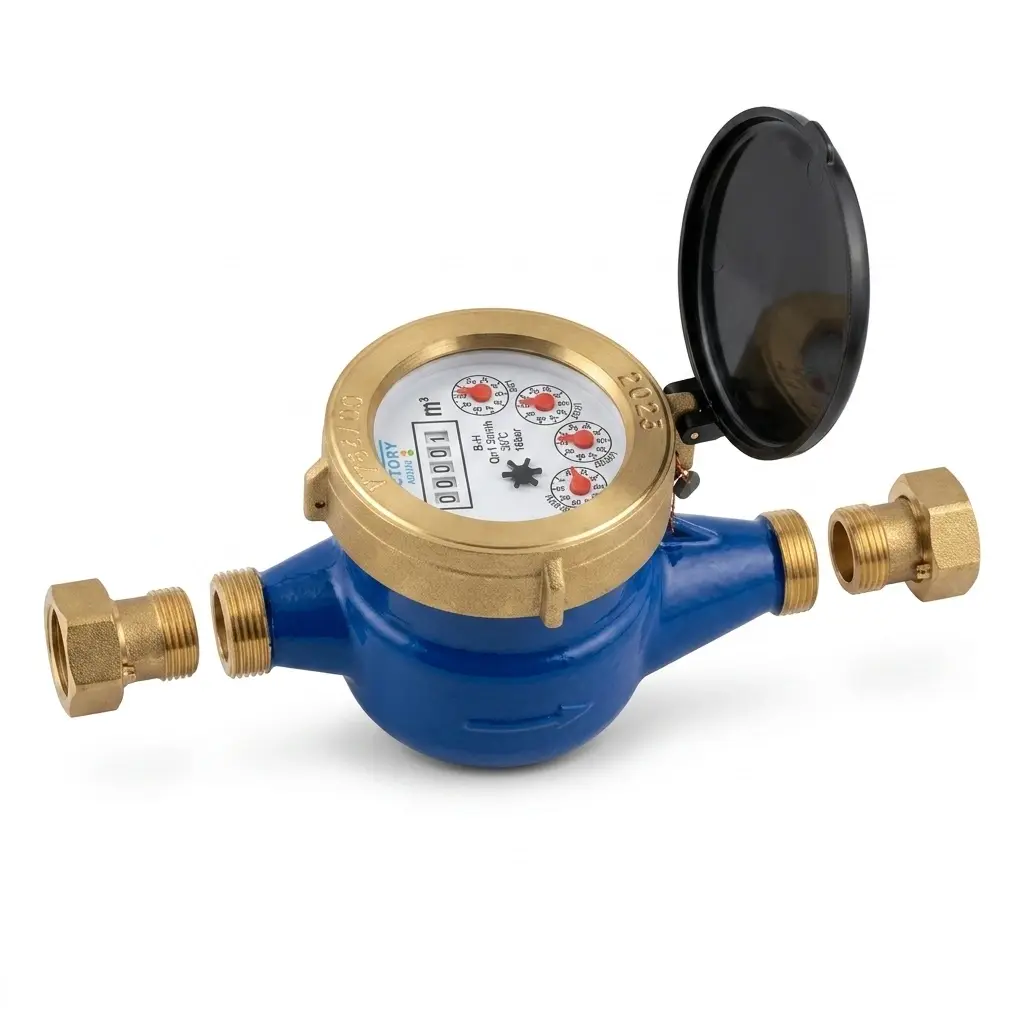

MEDIDOR DE AGUA CHORRO MULTIPLE 15MM m3/H DE 1/2
VIC.0215-1/2-A
Chorro múltiple
Descripción General
Medidor de agua de chorro múltiple de 15mm, diseñado para medir el consumo de agua en sistemas de plomería. Compatible con conexiones de 1/2 pulgada.
| Material Cuerpo | Hierro Fundido (Cast Iron) + Epóxico |
| Temperatura Max. | 50°C |
| Presión Máxima | PN16 (16 Bar) |
| Normativa | ISO 4064 Class B / ISO 9001 |
Clase BANTIMAGNÉTICOVISOR DE VIDRIO
Categorías
CONEXIONES
Especificaciones Técnicas
| Caudal Nominal (Qn) | 1.5 m³/h |
| Caudal Máximo (Qmax) | 3.0 m³/h |
| Caudal Mínimo (Qmin) | 30 l/h |
| Longitud (L) sin acoples | 165 mm |
| Alto | 114 mm |
| Ancho | 94 mm |
| Rosca Tuberia | 1/2" (DN15) |
| Lectura Máxima | 99,999 m³ |
Incluye
- Medidor de agua
- Adaptadores de conexión
Información Adicional
| CURVA DE ERROR Zona Baja (Qmin → Qt): | ± 5% |
|---|---|
| CURVA DE ERROR Zona Alta (Qt → Qmax): | ± 2% |
| PÉRDIDA DE CARGA A Qmax: | < 1 bar (0.1 MPa |
| PÉRDIDA DE CARGA A Qn: | < 0.25 bar (0.025 MPa) |
Recomendaciones de Instalación
- Instalar en posición HORIZONTAL con la esfera hacia arriba.
- Purgar/Limpiar la tubería de piedras o sedimentos antes de instalar.
- Usar siempre los niples y tuercas provistos para garantizar el sellado.
- Respetar la dirección del flujo indicada por la flecha en el cuerpo
- El medidor debe estar siempre lleno de agua durante su operación.
- Proteger contra congelamiento y golpes externos.
