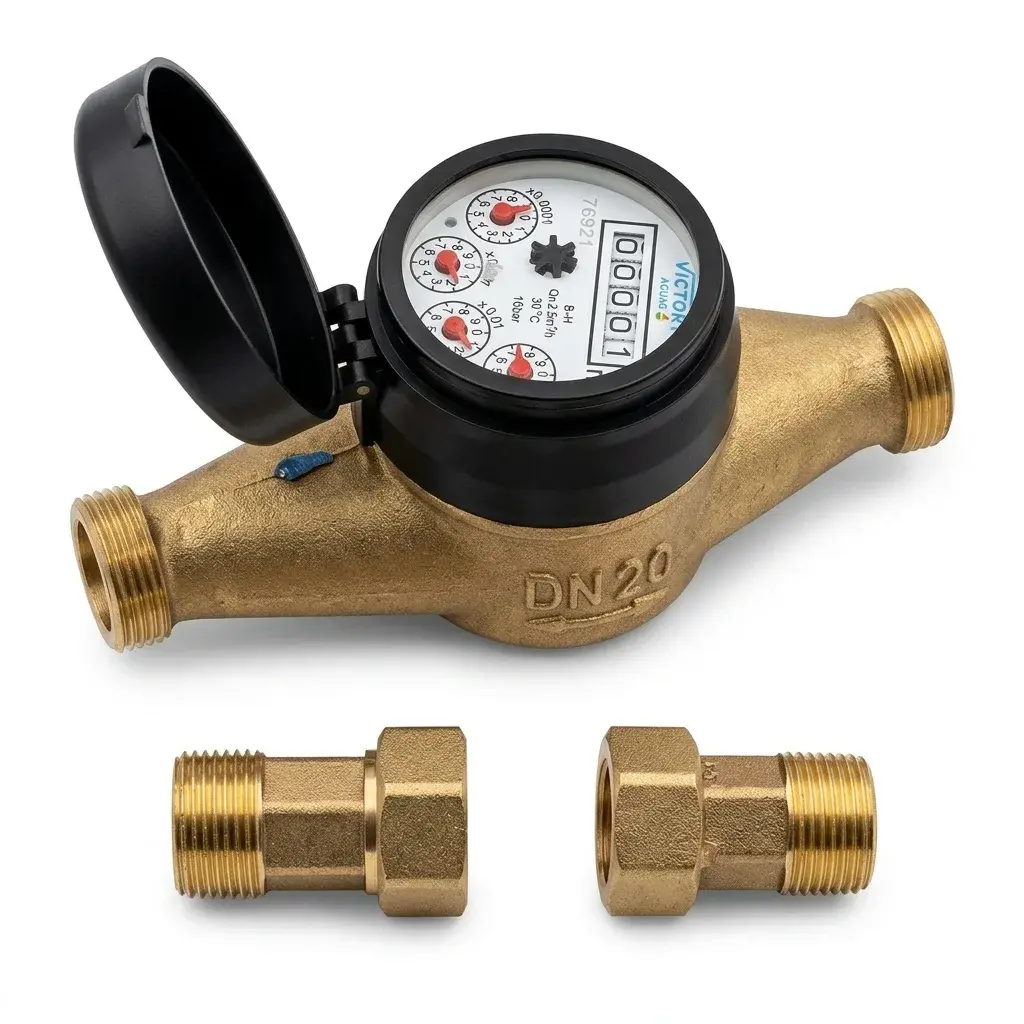

MEDIDOR DE AGUA 3/4 CHORRO MÚLTIPLE 20MM m3/H DE 3/4 ISO 9001 CLASE B
VIC.02141-A-3/4"
Chorro múltiple
Descripción General
Medidor de velocidad tipo chorro múltiple con transmisión magnética protegida. Cuerpo fabricado en Latón/Bronce (Brass) de alta resistencia. Diseñado para medición precisa de agua potable fría.
| Material Cuerpo | Latón Bronce |
| Temperatura Max. | 50°C |
| Presión Máxima | PN16 (16 Bar) |
| Normativa | ISO 4064 Class B / ISO 9001 |
Clase BANTIMAGNÉTICOVISOR DE VIDRIO
Especificaciones Técnicas
| Caudal Nominal (Qn) | 1.5 m³/h |
| Caudal Máximo (Qmax) | 3.0 m³/h |
| Caudal Mínimo (Qmin) | 80 l/h |
| Longitud (L) sin acoples | 190 mm |
| Alto | 114 mm |
| Ancho | 98 mm |
| Rosca Tuberia | 3/4" (DN20) |
| Lectura Máxima | 99,999 m³ |
Incluye
- Medidor de agua
- Adaptadores de conexión
Información Adicional
| CURVA DE ERROR Zona Baja (Qmin → Qt): | ± 5% |
|---|---|
| CURVA DE ERROR Zona Alta (Qt → Qmax): | ± 2% |
| PÉRDIDA DE CARGA A Qmax: | < 1 bar (0.1 MPa) |
| PÉRDIDA DE CARGA A Qn: | < 0.25 bar (0.025 MPa) |
Recomendaciones de Instalación
- Instalar en posición HORIZONTAL con la esfera hacia arriba.
- Purgar/Limpiar la tubería de piedras o sedimentos antes de instalar.
- Usar siempre los niples y tuercas provistos para garantizar el sellado.
- Respetar la dirección del flujo indicada por la flecha en el cuerpo
- El medidor debe estar siempre lleno de agua durante su operación.
- Proteger contra congelamiento y golpes externos.
